75噸循環流化床鍋爐結構簡單、緊湊，鄭鍋集團設計、制造的75噸循環流化床低床壓運行，爐內背壓減小，二次風區域物料濃度降低，二次風穿透擾動效果增強，燃燒效率高。

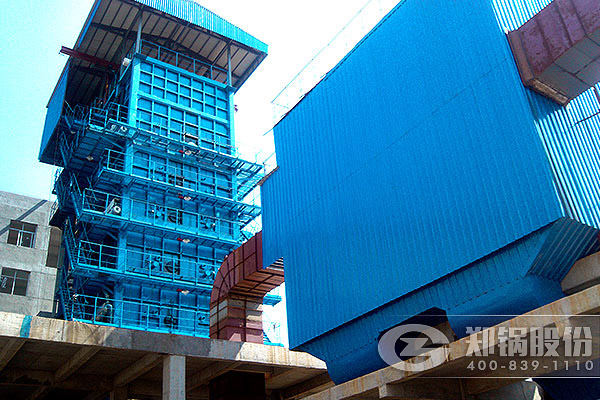

75噸循環流化床鍋爐結構圖具體如下：

1.燃燒裝置

流化床布風板采用水冷布風板結構，風帽間風板上填保溫混凝土和耐火混火混凝土。空氣分為一次風及二次風，一次風從爐膛水冷風室二側進入，經布風板風帽小孔進入燃燒室。二次風在布風板上高度方向分二層送入。

2.給煤裝置

本鍋爐爐前布置給煤管，煤通過給煤管送入燃燒室。給煤管上布置有送煤風和播煤風，以防給煤堵塞。送煤風接一次冷風，播煤風接一次熱風，二股風合計約為總風量的4%，每只送風管、播煤風管應布置一只風門，以調節送煤風量。

3.分料及返料裝置

該鍋爐采用高溫旋風分離器裝置，分離裝置布置在爐膛出口。在分離器下部布置了返料裝置。分離下來的飛灰經返料裝置送回爐膛繼續燃燒。返料風應接風門及流量計用來調節風量。經過分離器分離的煙氣從分離器出口筒，流經水平煙道進入尾部煙道加熱尾部受熱面。

4.鍋筒及內部裝置

鍋筒內部裝置由旋風分離裝置、頂部百葉窗、加藥管、排污管、再循環管、緊急放水管等組成。鍋筒上還設置有高、低讀水位表、壓力表、安全閥、放氣閥、自用蒸汽閥等附件。

除了上述結構外，75循環流化床鍋爐結構還包括水冷系統、過熱器系統、省煤器系統、空氣預熱器等，鄭鍋集團設計、制造的75噸循環流化床鍋爐低床壓運行，爐內背壓減小，二次風區域物料濃度降低，二次風穿透擾動效果增強，燃燒效率高。
